- By nnstepan Date 2012-04-06 12:22
По TDA1541
При проектировании ЦАП формата CD-DA максимально возможного качества постает проблема выбора собственно микросхемы цифро-аналогового преобразователя, из монолитных параллельных приборов выбор сводится всего к трем микросхемам по одной от каждого производителя AD1862, TDA1541(A), PCM58(PCM1701), остальные варианты так или иначе хуже.

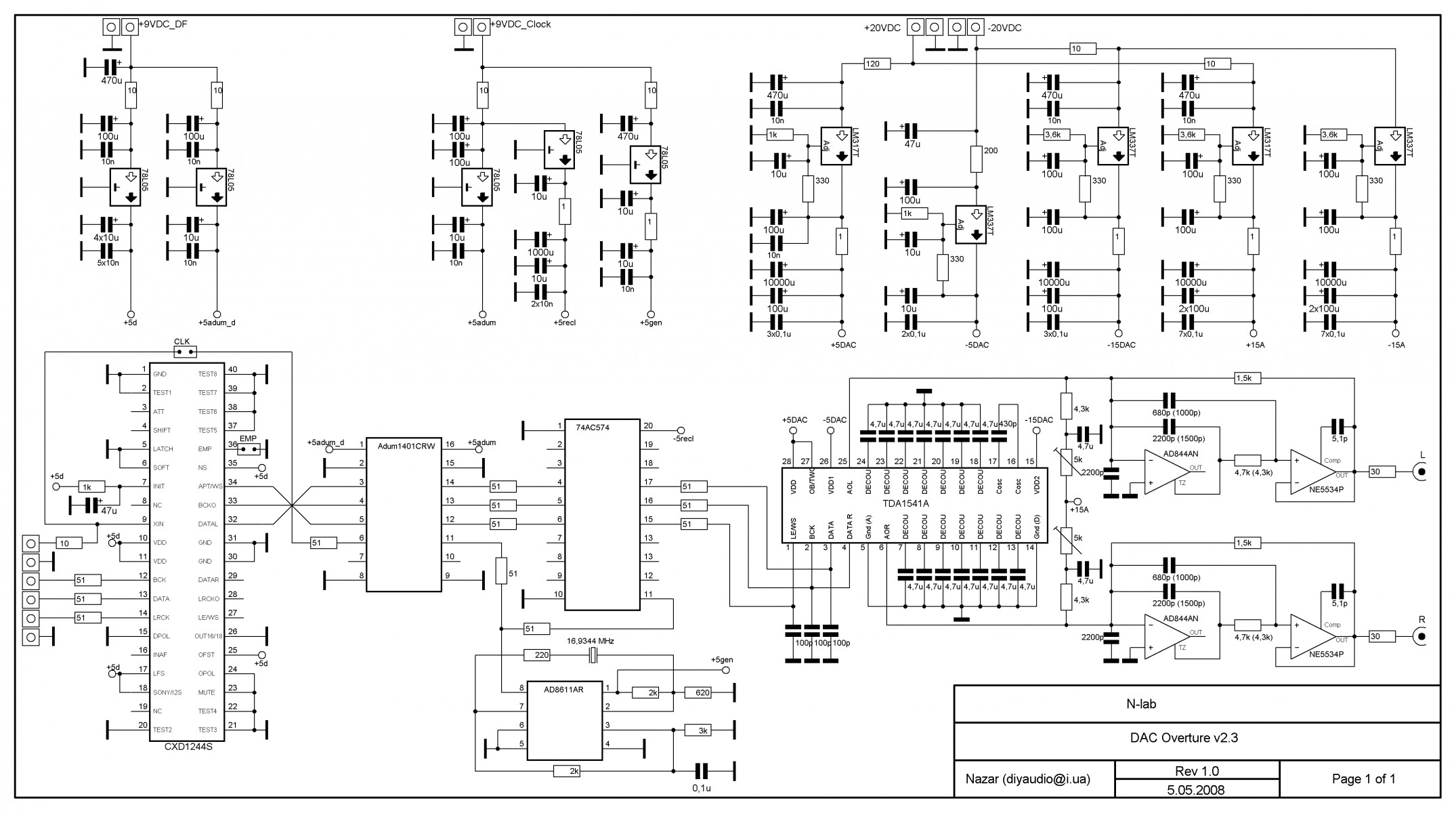

Сердцем данной конструкции является ЦАП фирмы Филипс TDA1541(A) разработанной в далеком 1985году, данная микросхема редкий пример инженерной мысли, когда малый шум (-120дб) прекрасная интегральная, дифференциальная линейность, малый глитч обеспечиваются схемотехнически (динамическое усреднение тока, DEM автор Rudy J. Van de Plassche, 1976год!) а не технологически. Также шум и глитч слабо зависят от уровня сигнала (в отличии от славно известных PCM63,PCM1702,PCM1704) что есть очень хорошо ибо любые коррелированные с входным сигналом помехи или искажения прекрасно распознаются слухом как грязь или окрас. Но этот ЦАП имеет определенные особенности при невыполнении которых звука не будет

-15в и +5в(!) аналоговое питание, должно быть хорошо организовано, исключено влияния нагрузки на стабилизаторы, малый шум стабилизаторов, качественные электролиты.
-5в цифровое питание (ЭСЛ), должно быть хорошо изолированно от аналоговых.
Конденсаторы DEM (pin 7-13, 18-24) должны быть емкостью не меньше 0,47мкФ (1-10мкф) с минимальным ESR, ESL, утечкой и физическими размерами, оптимально размещенные под корпусом 1206 X7R или 1206 Panasonic ECPU. Можно использовать конденсаторы разной емкости, для 9,11,13,18,20,22 ножек большей (частота которую нужно фильтровать 100кГц), для 7,8,10,12,19,21,23,24 ножек меньшей емкости (частота которую нужно фильтровать 200кГц).
Большой выходный ток +-2ма относительно -2ма хорош при применении ОУ с ТОС (меньше искажения, шире полоса), вых. ток втекает через 6,25 ножку, проходит через ключи ЦАП и вытекает через 28 ножку.
Напряжение на выходе 1541 (ножки 6,25) должно быть не больше +-10…25мв (входное сопротивление преобразователя Т/Н не более 6 Ом в широкой полосе частот).
При использовании преобразователя Т/Н на резисторе (сопротивлением не больше 30 Ом обязательно нужно компенсировать начальное смещение TDA1541 в – 2ма, иначе будут большие квадратичные искажения.
И TDA1541 и TDA1541A нужен конденсатор (pin 16-17) емкостью оптимально 430пф (для ЧД 44,1кГц) для нормального функционирования DEM.
Часто негативное отношение к применению ЦФ обусловлено тем, что действительно качественных ЦФ для формата CD-DA не так много, это приборы SM5842, SM5847, SM5846, SM5845(единственный адаптивный), PMD100(с поддержкой HDCD), CXD1144BP, CXD1244S, CXD2567M. 16 битовый выход из них имеют только три PMD100, CXD1144BP, CXD1244S, но PMD100 не подходит(без применения ПЛИС) из за слишком высокой частоты данных на выходном порту 11,2896Мгц а максимум для TDA1541(A) составляет 6,4Мгц, поэтому был выбран CXD1244S из за наличия Noise Shaping 1-го порядка, Digital Offset, прекрасных ТТХ (Passband ripple +-0.00001 db, Stopband attenuation 100 db, Multiplier 20*26 bit, Accumulator 45 bit, Lenght 213 tap) и звучания.

По PCM1794

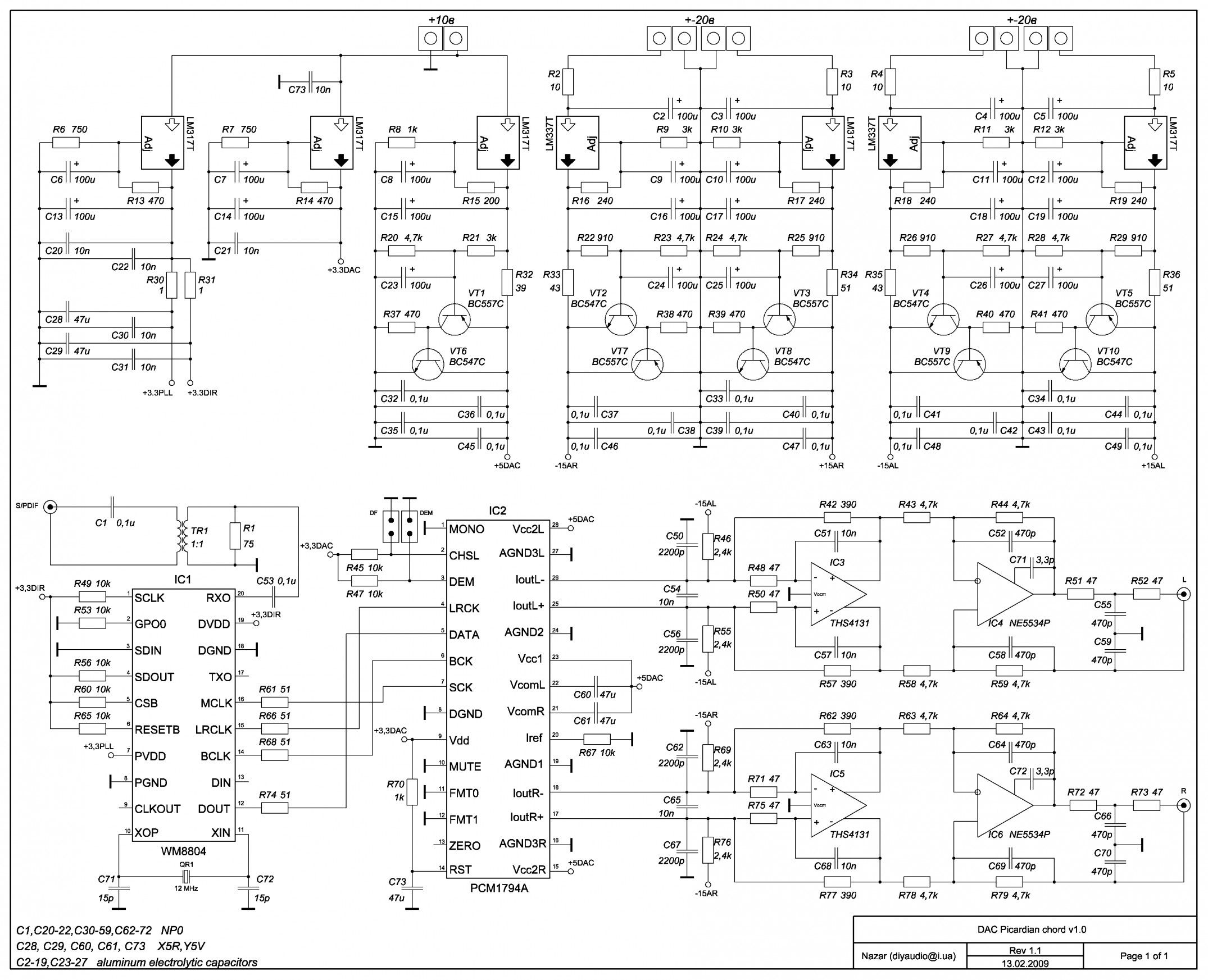

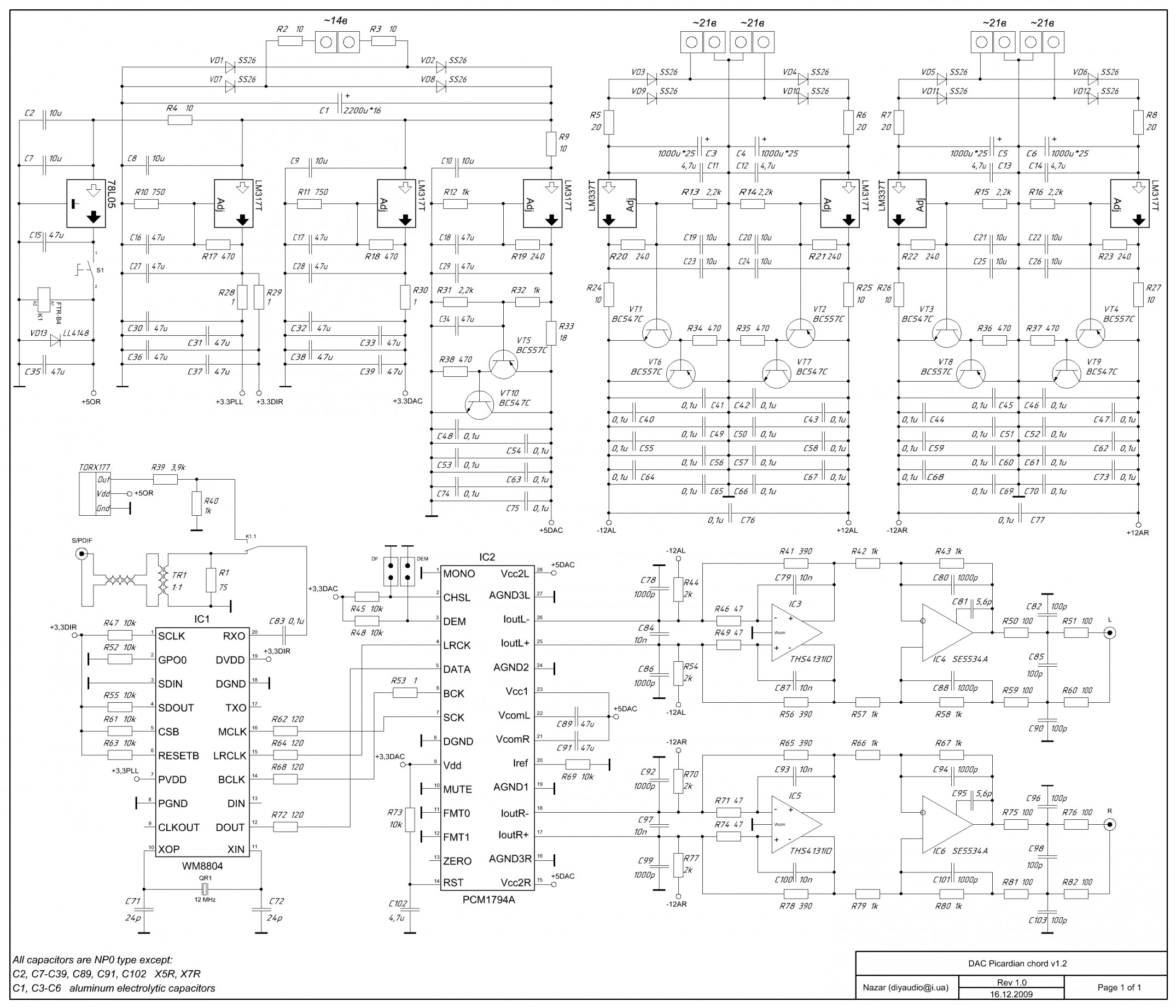

Все ключевые моменты ЦАП Picardian chord себя полностью оправдали, а именно:

кардинального уменьшения EMI из за искоренения внешнего регистра пересинхронизации,гальваноразвязок и использование интерфейса S/PDIF, улучшение помехозащищенности.
защита каскада Т/Н (I/U) от вч составляющих и глитча(glitch) ДС ЦАПа, а также работа каскада в классе А.
изолирование земли между источником и УМЗЧ.
кардинальное искоренение электролитических конденсаторов в особенности из цепей аналогового питания.
использование приемника S/PDIF имеющего низкую частоту среза петли ФАПЧ.
использование ЦФ с режимом монотонного фильтра.
работа с любым контентом вплоть до 24/192.

В качестве ЦАПа используется гибридный ЦАП фирмы Texas Instruments PCM1794A, выбор именно этого цапа обусловлен его архитектурой, хорошим ЦФ с режимом плавного спада АЧХ что необходимо для раскрытия потенциала записей с высокой частотой дискретизации (96, 192кГц) и который отсутствует у конкурентов в лице AD1955, AD1853, SM5847+SM5865.
Архитектура данного ЦАП [8][9] изображена на рис. 2, старшие 6 бит входных 24 разрядных данных после 8х ЦФ поступают на Segment decoder (подвид полнодекодированнго цап (fully-decoded/directly-decoded dac) или термометр (thermometer dac) ), а младшие 18 бит (+СЗР) на 5 уровневый SDM 3го порядка[10]. Впоследствии результат суммируется (рис. 3) и подается на разновидность схемы динамической подстройки элементов (DEM) для минимизации влияния неодинаковости ГСТ в цап и разнице в опорных уровнях полнодекодированного цап и SDM.
